Control Temperatura W1209

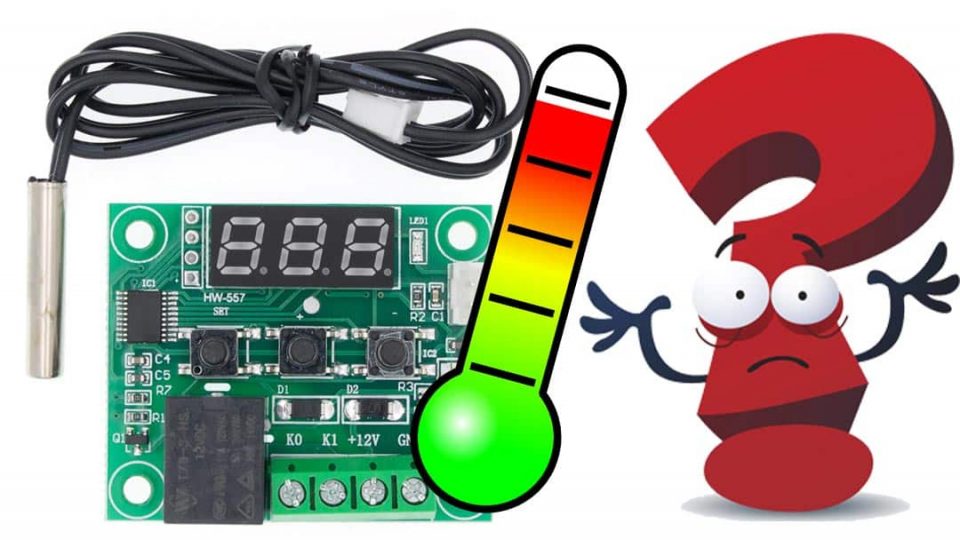

El W1209 es un control de temperatura de bajo coste, pero muy funcional, diseñado para mantener una temperatura constante en proyectos como incubadoras, hornos de baja temperatura, invernaderos, acuarios, piscinas, congeladores, etc. puede ser utilizado en proyectos de hobby y profesionales por igual.

Control Temperatura W1209

Un micro-controlador es el encargado de controlar todo el proceso de control de temperatura. A pesar de contar con un micro-controlador no se requiere de ningún tipo de conocimiento de programación, pues su configuración es relativamente sencilla, con solo 3 botones se pueden configurar todos los parámetros.

Con la ayuda de un display de 7 segmentos con 3 dígitos podemos saber la temperatura además de incluir un indicador luminoso cuando el módulo relé está accionado. El controlador W1209 está listo para funcionar con una sonda de temperatura del tipo NTC (termistor) que puede sumergirse en líquidos no corrosivos. La salida es del tipo relé y el dispositivo se alimenta con 12v DC.

Funcionamiento

El W1209 consta de 3 botones marcados como SET, + y –.

Si se pulsa SET el display empezaran a parpadear y con la ayude de los pulsadores de + y – podremos ingresar el valor de temperatura en el cual queremos que se accione el relé del control.

Si pulsamos SET durante más de 5 segundos el control desplegara un menú con 7 opciones diferentes de configuración: P0, P1, P2, P3, P4, P5 y P6.

Con los botones + y – podremos desplazarnos a cualquiera de las opciones y con SET podremos habilitar el cambio del parámetro seleccionado. Si no movemos ningún botón durante 20 segundos el control automáticamente regresará a la pantalla principal donde solo mostrará la temperatura actual.

Refrigeración/Calefacción – PO

Con este parámetro establecemos el modo de operación del controlador ya sea modo refrigeración (C) o modo calefacción (H).

Histéresis – P1

En esta función definimos el rango en el que estará oscilando el control. Por ejemplo, si el valor preestablecido es de 30°C y estamos en modo calefacción (H) y el valor en P1 es 1ºC entonces el relé se desactivará en 31°C (30 + 1). El relé se activará de nuevo cuando la temperatura descienda de 30°C.

Límite superior – P2

Establece el límite máximo de temperatura (110°C).

Límite inferior – P3

 Establece el límite mínimo de temperatura (-50°C).

 Calibración – P4

 Con esta función podemos calibrar nuestro control para tener una mayor precisión de lo que se está midiendo, permite hacer el ajuste en saltos de 0,1°C.

Retardo – P5

Característica que le ordena al control generar un retardo de 0 a 10 minutos para que el relé se desactive.

Alarma alta temperatura – P6

Configuracion (ejemplo)

Podemos movernos por la configuración pulsando set y luego los

 botobes + y – así pasamos de un P (Paso) a otro

1.- Pulsar SET

Pondremos la temperatura a la que queremos que actue el ventilador u otro aparato según la temperatura      28.0

2.- Pulsar SET 5-10 segundos según modelo.

Salta PO

Poner C para Cool     Frio

H para Hot ( Calor )

3.- P1  Histéresis

Grados de diferencia para que el ventilador pare ya que esta en Cool será 28.0 – X

Cold     28.0 – 2 = 26  Parada

Hot      28.0 + 2 = 28 Parada

4.- P2  Dejar en 110

5.- P3  Según modelo puede estar en -40ºC o -50ºC dejarlo como esté

6.-P4 Poner la temperatura real poniendo los grados de diferencia, comprobar con otro termómetro.

7.- P5 Retardo,

Numero de minutos que queremos que espere antes de saltar cuando le corresponda, va de 0 a 10.

Esto es para que no esté saltando y parando continuamente si la diferencia de temperaturas es mínima…, queremos que sale cuando esté en 28.3. como se alcanza muy rápido, sube y baja continuamente) pues para que espere un tiempo antes de activarse…

8.- P6 Alarma.

Si queremos que se active una alarma sonora  ON / OFF

OFF.
